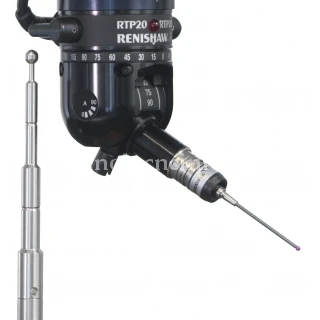

RTP20 автоматизированная головка RENISHAW
В головке RTP20, предлагаемой по низкой цене, предусмотрены автоматизированные функции и встроенный контактный триггерный датчик, что обеспечивает повышение производительности, эксплуатационной гибкости и расширение диапазона доступа к элементам деталей.
Автоматический пошаговый поворот головки RTP20 позволяет устанавливать с высокой повторяемостью встроенный модуль TP20 в 168 положениях с шагом 15 градусов по обеим осям, А и В. При этом требуется единственная калибровка каждого положения щупа, что обеспечивает ускорение процесса измерения деталей.
Основные достоинства головки RTP20
- Производительность: повышение производительности достигается за счет смены контактных модулей и автоматического пошагового поворота без повторения калибровки.
- Повышение эксплуатационной гибкости и расширение диапазона доступа к элементам деталей: встроенный удлинитель в комбинации с существующими отдельными удлинителями расширяет диапазон доступа к элементам до 168 мм (включая максимальную длину щупа).

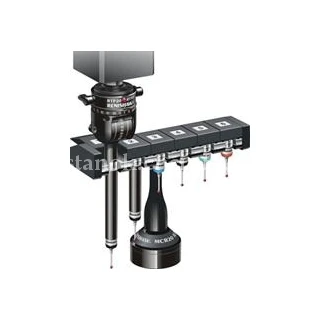

- Автоматизация: использование перемещения КИМ для фиксации и ориентации головки, дополняемое наличием магазина для смены MCR20, обеспечивает полностью автоматизированную работу системы.
- Защита от поломки: модули TP20 имеют перебег по всем направлениям; магнитный держатель обеспечивает дополнительную защиту от поломки по осям X и Y.
Модули TP20
Существующая серия модулей TP20 позволяет выбирать разные усилия срабатывания, направления измерения, а также расширяет диапазон доступа благодаря использованию удлинителей EM1 и EM2. Имеется семь различных контактно-измерительных модулей, каждый из которых предназначен для решения конкретного круга задач.
| Крепление головки | в хвостовик КИМ |
| Крепление датчика | кинематическое TP20 |
| Повторяемость (2σ) | 1,5 мкм с модулем TP20 SF и щупом 10 мм 2,5 мкм с модулем TP20 EM2 и щупом 20 мм |
| Индикация состояния датчика | 1 светодиод |
| Кабельное подключение | 5-контактный разъем DIN 180° |
| Индексация оси A | от 0° до 90° с шагом 15° = 7 позиций |
| Индексация оси B | ± 180° с шагом 15° = 24 позиции |
| Максимальная нагрузка | модуль EM2 - 94,5 мм |
| Вес (без хвостовика) | 208 г |
| Диапазон рабочих температур | от 10°C до 40°C |
| Диапазон температуры хранения | от 10°C до +70°C |
| Подключаемый интерфейс датчика | PI 200-3 |
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.
Размеры датчика

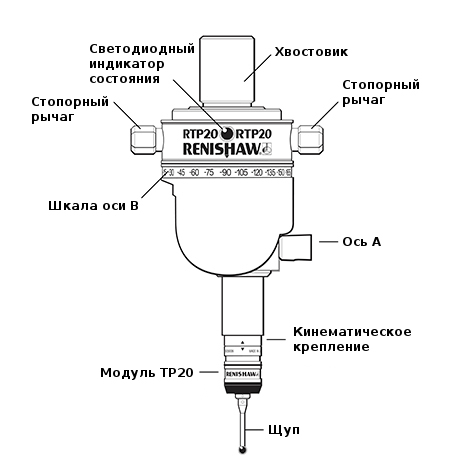

Схема датчика

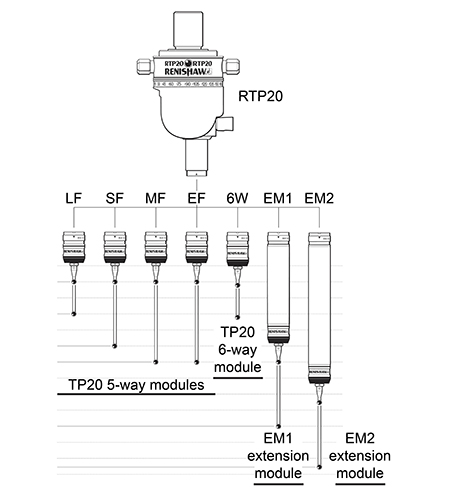

Модули TP20
