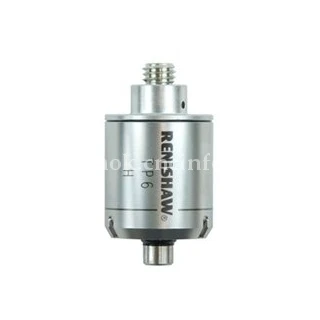

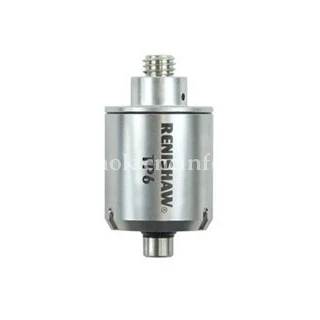

Измерительная система TP6, TP6A, TP6H RENISHAW
Для датчиков TP6 и TP6A предусмотрены разные варианты монтажа (соответственно, резьба M8 и автоматическое стыковочное соединение). Оба датчика являются датчиками с механическим срабатыванием и имеют регулируемое вручную усилие срабатывания для обеспечения оптимальной эффективности работы датчика при различных конфигурациях щупов.
Они могут использоваться с длинными щупами (серии M3), имеют диаметр 25 мм (1 дюйм), что обеспечивает высокий уровень надёжности при перебеге.
| Технические характеристики | TP6 и TP6A | TP6H | |
| Основное назначение | устойчивые к внешним воздействиям КИМ с универсальным прямым компьютерным и ручным управлением TP6A - с возможностью быстрой смены датчика без повторной калибровки |
аналогично TP6, но с увеличенным усилием для более длинных щупов | |
| Направление измерений | 5 осей: ±X, ±Y, +Z | 5 осей: ±X, ±Y, +Z | |
| Однонаправленная повторяемость максимум (2σ) (в точке касания щупа) | 0,35 мкм | 0,7 мкм | |
| Разброс рабочего хода 360° (плоскость XY) | ±1 мкм | ±1,4 мкм | |
| Масса | 56 г TP6A - 76 г |
56 г | |
| Серия щупов | М3 | М3 | |
| Усилие срабатывания (регулируемое) | от 0,11 Н до 0,3 Н | от 0,29 Н до 0,59 Н | |
| Усилие срабатывания (настройка Renishaw) | от 0,11 Н до 0,13 Н | ||
| Перебег щупа (типовой)) | плоскость XY | ±22° | |
| ось Z | 5,5 мм при 0,11 Н 2 мм при 0,3 Н |
||
| Макс. длина удлинителя c головками серии PH10 | 200 мм | 200 мм | |
| Метод монтажа | Резьба M8 TP6A - автоматическое стыковочное соединение |
Резьба M8 | |
| Используемый интерфейс | PI 7-3, PI 200-3, UCC | PI 7-3, PI 200-3, UCC | |
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.
Схема TP6

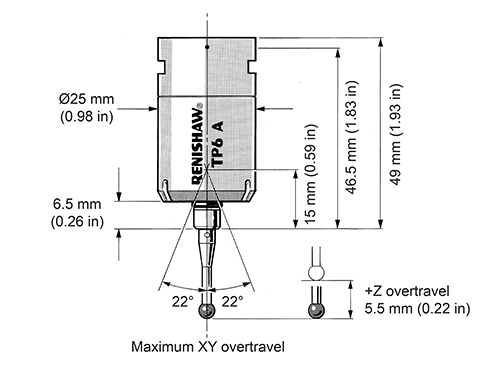

Схема TP6A
