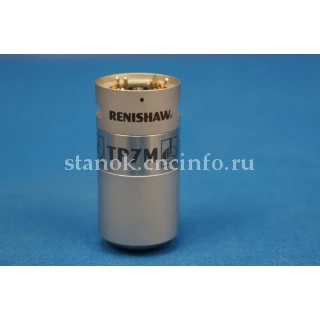

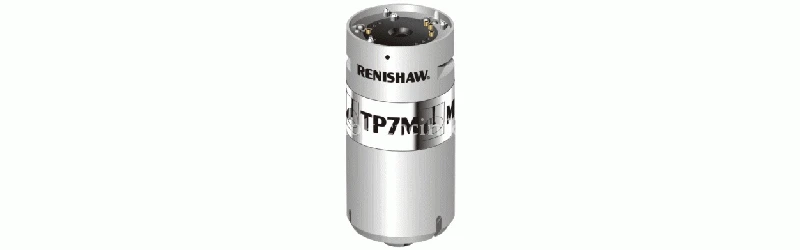

TP7M контактный измерительный датчик RENISHAW
Датчик TP7M представляет собой электронный датчик, в котором применена технология тензометрии, который обеспечивает более высокую точность, устраняет лепестковый эффект и ошибки при возврате датчика в исходное положение, а также имеет намного больший срок службы, чем контактные триггерные датчики с механическим срабатыванием.
Мультиконтактное автоматическое стыковочное соединение обеспечивает совместимость датчика TP7M с приводными головками PH10M PLUS / PH10MQ PLUS, фиксированной головкой PH6M и серией многоконтактных удлинителей (PEM).
| Технические характеристики | TP7M и TP7M EP | |
| Основное назначение | гибкие производственные автоматические системы и автоматизированные системы. КИМ с универсальным автоматическим и ручным управлением. | |
| Направление измерений | 6 осей: ±X, ±Y, ±Z | |
| 3D-точность (в соответствии с ISO 10360 Pt 2) | TP7M недоступно TP7M EP <0,6 мкм |
|
| Однонаправленная повторяемость (2s, мкм) | уровень срабатывания 1 | 0,25 мкм |
| уровень срабатывания 2 | 0,25 мкм | |
| Отклонение при измерениях формы XY (2D) | уровень срабатывания 1 | ±0,25 мкм |
| уровень срабатывания 2 | ±0,50 мкм | |
| Отклонение при измерениях формы XYZ (3D) | уровень срабатывания 1 | ±0,50 мкм |
| уровень срабатывания 2 | ±1 мкм | |
| Усилие срабатывания (в точке касания наконечника щупа) | плоскость XY | 0,02 Н |
| ось Z | 0,15 Н | |
| Усилие при перебеге | плоскость XY | 0,78 Н |
| ось Z | 11,75 Н | |
| Масса | 85 г | |
| Удлинитель, макс. длина (при установке в головку серии PH10 PLUS) | 200 мм | |
| Макс. рекомендуемая длина щупа (щупы серии M4) | от 150 мм сталь, до 180 мм GF | |
| Метод монтажа | мультиконтактное автоматическое стыковочное соединение | |
| Используемый интерфейс | PI 7-3 | |
| Автоматическая смена датчика | специальный магазин для автоматической смены | |
| Серия щупов | М4 | |
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

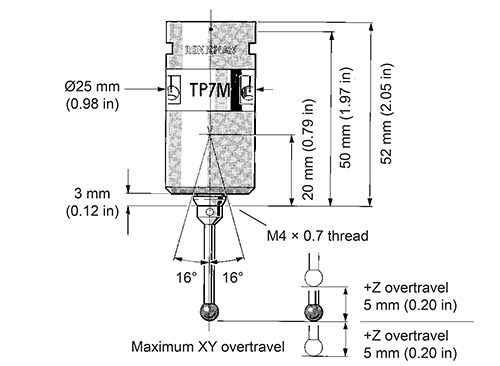

Схема TP7М
