Предупреждения Mitsubishi MR-J AL.92 и AL.9F: батарея энкодера
Предупреждения AL.92 и AL.9F на сервоусилителях Mitsubishi MR-J3 и MR-J4 появляются, пока станок ещё работает. Именно поэтому их часто игнорируют, а через несколько дней или недель получают аварию AL.25: абсолютная позиция потеряна, оси нужно заново привязывать к нулю. В этом руководстве разберём, за что отвечает батарея энкодера, чем AL.92 отличается от AL.9F, как найти причину и как поменять батарею без потери данных. Пороговые напряжения и схемы подключения зависят от серии усилителя и ревизии, поэтому окончательно сверяйтесь с руководством по обслуживанию вашей модели.
- Зачем нужна батарея в абсолютной системе
- AL.92 и AL.9F: в чём разница
- Причины предупреждений и что проверить
- Порядок диагностики
- Как заменить батарею без потери позиции
- Что бывает, если предупреждение проигнорировать
- Профилактика и запас на складе
- Заключение
Зачем нужна батарея в абсолютной системе
Абсолютный энкодер серво двигателя запоминает не только положение внутри одного оборота, но и число оборотов вала. Положение внутри оборота энкодер определяет оптически или магнитно, а счётчик оборотов при выключенном питании усилителя работает от внешней литиевой батареи. Пока батарея исправна, после включения станка оси «знают» свою позицию, и поиск нулевой точки не нужен. Подробнее о принципе работы и отличиях типов датчиков — в статье об абсолютных и инкрементальных энкодерах.
Если напряжение батареи падает или цепь питания счётчика разорвана, усилитель выдаёт предупреждение. Это ещё не авария: ось едет, программа выполняется. Но при полном исчезновении питания счётчика данные о числе оборотов стираются.
Принцип одинаков для всего семейства сервоприводов Mitsubishi MR-J, различаются типы батарей и места их установки:
- MR-J3 — батарея MR-J3BAT (3,6 В), которая устанавливается в усилитель;
- MR-J4 — литиевая батарея 6 В серии MR-BAT6V1, подключаемая к разъёму CN4, либо батарейный блок на несколько осей;
- у ряда станков батарейные блоки выполнены по схеме производителя станка — смотрите документацию машины.
AL.92 и AL.9F: в чём разница
Оба кода относятся к предупреждениям (Warning), а не к авариям: сервопривод остаётся в работе, активируется выходной сигнал предупреждения (WNG, если он назначен). Но смысл у кодов разный, и от этого зависит порядок действий.
| Код | Что означает | Главная вероятная причина | Что делать в первую очередь |
|---|---|---|---|
| AL.92 | Предупреждение об обрыве кабеля батареи или о сильной разрядке | Потеря контакта в цепи батареи, отсоединённый разъём, глубоко разряженная батарея | Проверить разъём и кабель батареи, измерить напряжение, при необходимости заменить батарею |
| AL.9F | Предупреждение о низком напряжении батареи | Естественная выработка ресурса элемента | Запланировать замену батареи в ближайшее время, пока питание усилителя включено |
Формулировки и пороги срабатывания в разных сериях и версиях ПО отличаются: например, в MR-J3 и MR-J4 значения напряжения не совпадают. Точный порог смотрите в руководстве конкретного усилителя и не ориентируйтесь на цифры из чужих описаний.
Практический вывод такой: AL.9F — сигнал «батарея скоро закончится», AL.92 — сигнал «в цепи батареи что-то не так прямо сейчас». Второй требует вмешательства быстрее.
Причины предупреждений и что проверить
Чаще всего причина — сама батарея, но не всегда. Типичные случаи собраны в таблице.
| Причина | Как проявляется | Что проверить |
|---|---|---|
| Выработка ресурса батареи | Сначала AL.9F, позже может добавиться AL.92 | Дата установки, напряжение под нагрузкой тестера |
| Плохой контакт в разъёме батареи | Предупреждение возникает и пропадает, зависит от вибрации | Фиксацию разъёма, окисление, подгоревшие контакты |
| Повреждён кабель между батареей и усилителем | Стабильный AL.92 при новой батарее | Прозвонка жил, места изгиба, следы СОЖ и масла |
| Батарея установлена неправильно или не по типу | AL.92 сразу после замены | Полярность, тип батареи по руководству, наличие предохранителя |
| Неисправность цепи батареи в энкодере или усилителе | Предупреждение остаётся после замены батареи и кабеля | Кабель энкодера, разъём на двигателе, затем сам энкодер и плата усилителя |
| Одна батарея на несколько осей и отказ одной ветки | Предупреждение у одной оси при исправных остальных | Распределительный блок, перемычки, кабель конкретной оси |
Если батарея новая, а предупреждение остаётся, не спешите менять усилитель. Проверьте кабель энкодера и разъёмы: связанные неисправности датчика описаны в материале об ошибках AL.16 и AL.20.
Порядок диагностики
Диагностику удобно строить от простого к сложному. Работы в шкафу выполняйте после снятия напряжения с силовой цепи, соблюдая выдержку на разряд конденсаторов, указанную в руководстве усилителя.
- Зафиксируйте код и ось. Запишите, какая именно ось показывает AL.92 или AL.9F, и есть ли одновременно другие коды. Одинаковое предупреждение сразу на всех осях часто указывает на общий батарейный блок.
- Определите возраст батареи. Сроки службы зависят от условий и ёмкости, ориентируйтесь на плановые интервалы из эксплуатационной документации.
- Осмотрите разъёмы и кабель. Обратите внимание на фиксацию, перетёртую изоляцию, следы охлаждающей жидкости в разъёме.
- Измерьте напряжение батареи мультиметром на её выводах и сравните с номиналом по паспорту. Низкое значение без нагрузки подтверждает разрядку, нормальное при сохраняющемся AL.92 указывает на разрыв в цепи.
- Замените батарею (порядок описан ниже) и сбросьте предупреждение, если оно не снялось само.
- Если код остаётся, проверьте кабель, затем перейдите к проверке энкодера. Общую логику проверки датчика описывает статья как проверить энкодер на исправность.
Если предупреждения сопровождаются другими кодами по приводу, ориентируйтесь на справочник кодов ошибок Mitsubishi.
Как заменить батарею без потери позиции
Главное правило — не обесточивать усилитель одновременно с отключением батареи. Пока на цепи управления усилителя есть питание, счётчик оборотов энкодера получает энергию от усилителя, и данные сохраняются. Точная процедура и допустимое время отсоединения батареи указаны в руководстве по вашей серии, ниже общий порядок.
- Включите питание цепи управления усилителя и дайте ему загрузиться. Силовую цепь при этом разрешено отключить.
- Подготовьте батарею нужного типа: для MR-J4 — серия MR-BAT6V1, для MR-J3 — MR-J3BAT. Не используйте «похожие» элементы с другим напряжением.
- Выполните замену в соответствии с инструкцией, соблюдая полярность. Не замыкайте выводы и не вскрывайте батарею.
- Убедитесь, что предупреждение исчезло. Если код остался, проверьте разъём и кабель.
- Выполните пробное перемещение оси и сравните отображаемое положение с контрольной меткой на станке.
- Утилизируйте старую литиевую батарею в соответствии с правилами предприятия.

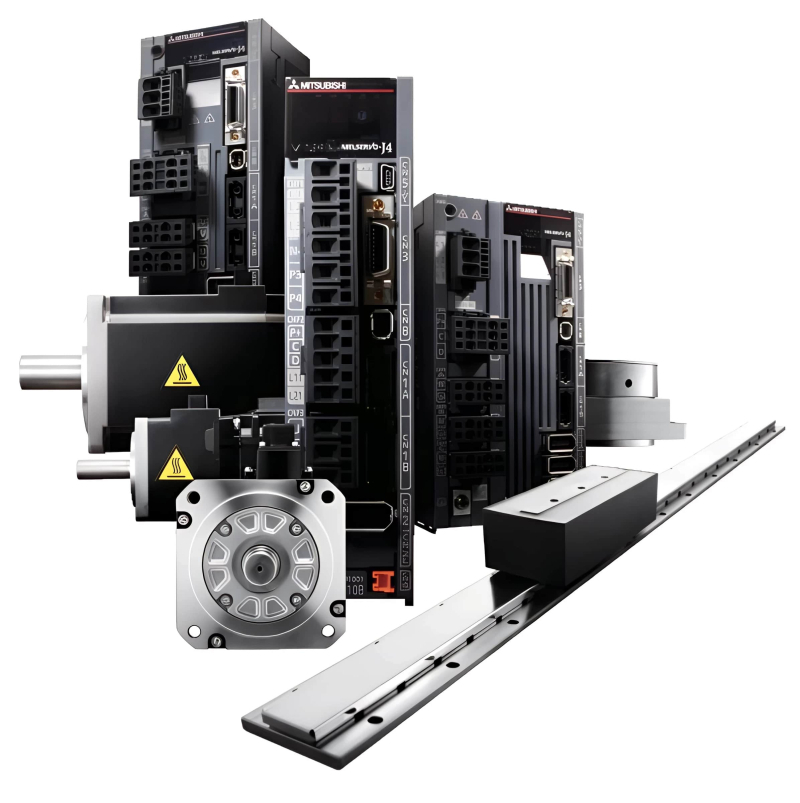

Линейка сервоусилителей MR-J4, в которой применяется абсолютная система с батареей энкодера. Подходит, если по итогам диагностики цепь батареи в усилителе признана неисправной.
Если замена батареи выполнялась при полностью обесточенном усилителе, данные о числе оборотов, скорее всего, потеряны. Тогда понадобится повторная привязка нуля, процедура описана в статье о потере абсолютной позиции из-за батареи энкодера.
Что бывает, если предупреждение проигнорировать
Пока усилитель включён, станок продолжает работать, и предупреждение кажется безобидным. Риск возникает при выключении: питание счётчика оборотов зависит только от батареи, а она уже на пределе или отсоединена. Дальше возможны следующие сценарии:
| Ситуация | Результат | Что делать |
|---|---|---|
| Батарея слабая, станок выключали на короткое время | Позиция может сохраниться, но предупреждение остаётся | Заменить батарею при включённом питании |
| Батарея села, станок простоял выходные | Авария AL.25, абсолютная позиция потеряна | Заменить батарею и заново выполнить привязку нуля |
| Позиция потеряна, ось привязана неточно | Смещение детали или ошибки в коррекциях | Проверить референцию по контрольной метке и пробной обработке |
Подробно об аварии после потери данных — в статье AL.25 и батарея абсолютной позиции, о последствиях для привязки — в материале станок не находит ноль: ошибка референции. Разряд батареи может сопровождаться и другими сбоями связи с датчиком, на что указывает материал про потерю отсчёта энкодера.
Профилактика и запас на складе
Батарея энкодера — расходный элемент, и надёжнее заменять её по графику, а не по предупреждению. Рекомендуем следующие меры:
- внести замену в регламент ТО и фиксировать дату установки на самой батарее;
- иметь на складе запасной комплект нужного типа, учитывая срок хранения литиевых элементов;
- выполнять замену только при включённом питании управления, с записью выполненной процедуры в журнал;
- после механических работ в шкафу проверять фиксацию разъёмов батареи и кабеля энкодера;
- хранить копию параметров и данных референции, чтобы быстро восстановить привязку при сбое — как это сделать, описано в статье о резервном копировании параметров ЧПУ.
Если усилитель или двигатель всё же требуют замены, подбирайте компоненты по серии и мощности. Для крупных осей и шпинделей в семействе MR-J4 применяются отдельные приводные блоки и преобразователи.
Приводной блок серии MR-J4 для мощных осей и шпинделей. Подбирается по паспорту двигателя и схеме станка.
Общий ассортимент усилителей и приводов смотрите в разделе сервоприводы, двигатели — в разделе серводвигатели.
FAQ: частые вопросы
Можно ли менять батарею энкодера Mitsubishi MR-J при включённом станке?
Да, и именно так рекомендуется делать: пока цепь управления усилителя под питанием, счётчик оборотов энкодера получает энергию от усилителя и данные сохраняются. Допустимое время и порядок уточняйте в руководстве вашей серии.
Чем отличается AL.92 от AL.9F?
AL.9F предупреждает о низком напряжении батареи, а AL.92 указывает на обрыв цепи батареи или сильную разрядку. Второй код требует более быстрой реакции.
Остановится ли станок при AL.92 или AL.9F?
Нет, это предупреждения, а не аварии: привод продолжает работать. Но при выключении питания с севшей батареей возможна потеря абсолютной позиции и авария AL.25.
Почему после замены батареи предупреждение не исчезает?
Чаще всего виноваты разъём или кабель батареи, неверная полярность либо не тот тип элемента. Если и это исключено, проверяют кабель энкодера и сам энкодер.
Как часто нужно менять батарею энкодера?
Интервал зависит от модели, ёмкости и условий работы, поэтому ориентируйтесь на документацию станка. На практике батарею меняют планово, а не дожидаясь предупреждения.
Заключение
AL.9F говорит о том, что батарея энкодера близка к выработке ресурса, AL.92 — о проблеме в цепи батареи: обрыве, плохом контакте или глубокой разрядке. Оба предупреждения не останавливают станок, но оставлять их без внимания нельзя: после выключения питания можно получить аварию AL.25 и потерю привязки осей. Замена батареи при включённом питании управления занимает несколько минут, а восстановление позиции после потери — существенно дольше. Точные пороги и процедуру всегда сверяйте с руководством по вашей серии усилителя.
Если после замены батареи предупреждение остаётся, а проверка кабелей ничего не выявила, специалисты ООО «Эффективное производство» помогут определить, где проблема — в энкодере, кабеле или усилителе, и подобрать нужные комплектующие.
