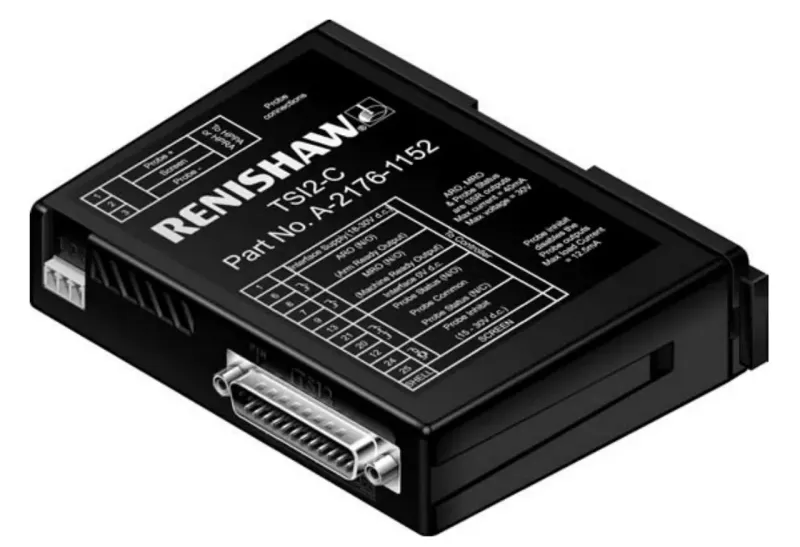

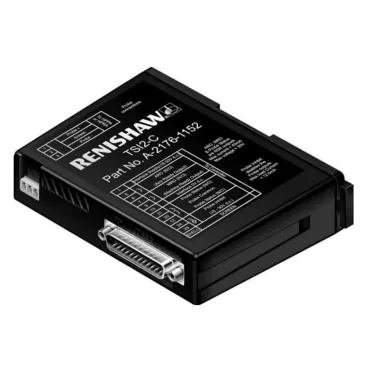

Renishaw TSI-2/2C

(1)

Артикул A-2176-0010 A-2176-1152

Renishaw TSI-2/2C — интерфейсный блок для систем измерения инструмента на токарных станках с ЧПУ. Устройство используется для обмена сигналами между измерительным узлом (например, HPPA или HPRA с щупом) и системой управления станка.

Интерфейс выполняет функции ввода и вывода сигналов, обеспечивая передачу состояния щупа и положения измерительного механизма в ЧПУ.

TSI-2/2C применяется в составе проводных (hard-wired) систем измерения инструмента.

Характеристики:

Производитель: RENISHAW

Заказать

Подробное описание
Доставка
Гарантия и возврат

Особенности и преимущества

Интерфейс ввода/вывода для систем Renishaw — работа с измерительными узлами HPPA и HPRA.
Передача сигналов в ЧПУ — обработка сигналов щупа и состояния системы.
SSR-выходы (твердотельные реле) — для сигналов состояния щупа и механизма.
Вход блокировки щупа (inhibit) — оптоизолированный управляющий вход 15–30 В DC.
Поддержка сигналов состояния системы — arm ready (ARO), machine ready (MRO), статус щупа.
Монтаж на DIN-рейку или винтами — установка в шкаф управления станка.

Применение

Интерфейс используется в составе систем наладки инструмента на токарных станках с ЧПУ:

Передача сигналов от измерительного щупа в систему управления.
Контроль состояния измерительного узла (готовность, положение, срабатывание).
Интеграция систем измерения инструмента Renishaw в станок.

Технические характеристики

Параметр	Значение
Тип устройства	Интерфейс ввода/вывода для систем измерения инструмента
Совместимые системы	HPPA, HPRA
Тип передачи	Проводная (hard-wired)
Тип выходов	SSR (твердотельные реле), без напряжения
Выходные сигналы	Статус щупа, ARO (готовность), MRO
Входы	Inhibit (15–30 В DC), управляющие входы
Разъемы	25-контактный D-sub
Питание	24 В DC
Потребляемый ток	до ~500 мА
Максимальный ток выходов	до 40 мА
Напряжение выходов	до 30 В
Степень защиты	IP20
Рабочая температура	+5...+55 °C
Температура хранения	−25...+70 °C
Монтаж	DIN-рейка или винтовое крепление
